Sysmex XN-9100
Sysmex Corporation. Японія
Автоматизована лінія
Автоматизована лінія гематологічного аналізу з функцією сортування зразка і модулем приготування та фарбування мазка

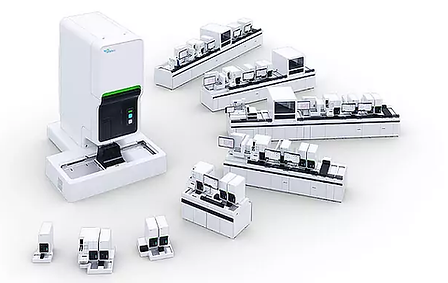

Система XN-9100 містить як мінімум три модуля гематологічного аналізу, модуль підготовки і фарбування мазків, об'єднаних в одну автоматизовану лінію
Всі інтегровані компоненти системи об'єднані спільною керуючою станцією Extended IPU, що забезпечує функціонування лінії як єдиного цілісного апарату
Повний спектр технологій і діагностичних можливостей серії XN може бути реалізований на кожному з модулів гематологічного аналізу, включеного в систему
Інтегрована система правил забезпечує технічну і біомедичну валідацію результату аналізу, що збільшує ефективність аналізу, знижує потік досліджень мазків, а також і зменшує час доступності результату для лікаря
РОЗРОБЛЕНО ДЛЯ УНІВЕРСАЛЬНОСТІ
XN-9100 Compact Integration: ця конфігурація може містити до 9 модулів, включно з модулями для гематологічного аналізу, модуля для приготування та забарвлення мазків SP-50, модуля цифрової візуалізації DI-60 (опціонально). XN-9100 Compact Integration містить поворотну лінію на робочій стороні для переміщення пробірок у місце виходу. Конфігурація ідеально підходить для організації гематологічного аналізу при середньому і високому навантаженні в умовах однаковості зразків, наприклад, в поліклініках або приватних лабораторіях
XN-9100 Sorting & Archiving: у цій конфігурації, крім модулів гематологічного аналізу XN і SP, в систему включено модуль сортування пробірок. Залежно від необхідної швидкості сортування та обсягу відсортовані пробірки можуть бути використані як два типи сортувальника – TS-10 (500 проб/год) або TS-10 Up (1000 проб/год). Ця конфігурація підходить для лабораторій, що працюють з єдиними зразками і потребують сортування перед архівацією або проведення інших аналізів з пробірок EDTA (наприклад, ШОЕ або НвА1с)
XN-9100 Workload Balance: конфігурація оптимально підходить для лабораторій, що працюють з пробами різних типів і потребують початкового сортування зразків ще перед завантаженням дослідження. Модуль сортування (TS-10 або TS-10 Up) встановлюється на початку технологічного ланцюжка. Проби сортуються перед аналізом. Тим самим оптимізується навантаження на кожен з модулів системи, що забезпечує повне використання потужності кожного модуля. Для переміщення пробірок до місця виходу у конфігурацію у прилад включено зворотню лінію на задній стороні
XN-9100 Maximum Workload: конфігурація призначена для найбільших навантажень, при джерелах, що перевищують 2000 зразків на день. У даній конфігурації організовано два джерела досліджень: один основний, скринінговий, а інше джерело для патологічних зразків і зразків, що потребують спеціальних тестів (наприклад, ретикулоцити, WPC тощо). Ця конфігурація є комбінацією двох XN-9100, з'єднаних за допомогою високопродуктивного сортера (TS-10 Up)
Конфігурації
XN-9100 Compact Integration: ця конфігурація може містити до 9 модулів, включно з модулями для гематологічного аналізу, модуля для приготування та забарвлення мазків SP-50, модуля цифрової візуалізації DI-60 (опціонально). XN-9100 Compact Integration містить поворотну лінію на робочій стороні для переміщення пробірок у місце виходу. Конфігурація ідеально підходить для організації гематологічного аналізу при середньому і високому навантаженні в умовах однаковості зразків, наприклад, в поліклініках або приватних лабораторіях
XN-9100 Sorting & Archiving: у цій конфігурації, крім модулів гематологічного аналізу XN і SP, в систему включено модуль сортування пробірок. Залежно від необхідної швидкості сортування та обсягу відсортовані пробірки можуть бути використані як два типи сортувальника – TS-10 (500 проб/год) або TS-10 Up (1000 проб/год). Ця конфігурація підходить для лабораторій, що працюють з єдиними зразками і потребують сортування перед архівацією або проведення інших аналізів з пробірок EDTA (наприклад, ШОЕ або НвА1с)
XN-9100 Maximum Workload: конфігурація призначена для найбільших навантажень, при джерелах, що перевищують 2000 зразків на день. У даній конфігурації організовано два джерела досліджень: один основний, скринінговий, а інше джерело для патологічних зразків і зразків, що потребують спеціальних тестів (наприклад, ретикулоцити, WPC тощо). Ця конфігурація є комбінацією двох XN-9100, з'єднаних за допомогою високопродуктивного сортера (TS-10 Up)
XN-9100 Workload Balance: конфігурація оптимально підходить для лабораторій, що працюють з пробами різних типів і потребують початкового сортування зразків ще перед завантаженням дослідження. Модуль сортування (TS-10 або TS-10 Up) встановлюється на початку технологічного ланцюжка. Проби сортуються перед аналізом. Тим самим оптимізується навантаження на кожен з модулів системи, що забезпечує повне використання потужності кожного модуля. Для переміщення пробірок до місця виходу у конфігурацію у прилад включено зворотню лінію на задній стороні
Конфігурації
Модуль автоматичного гематологічного аналізу XN-10:
1. базовий режим CBC+DIFF
2. опціонні діагностичні канали:
RET-канал (дослідження ретикулоцитів і ретикулоцитарних показників)
PLT-F-канал (флуоресцентний аналіз тромбоцитів з оцінкою фракції незрілих тромбоцитів)
BF-канал (цитологічний аналіз рідин організму)
Модуль автоматичного гематологічного аналізу XN-20:
1. базовий режим: CBC+DIFF, RET-канал (дослідження ретикулоцитів і ретикулоцитарных показників), WPC-канал (канал діагностики неопластичних процесів і підрахунку клітин попередників гемопоезу)
2. опціонні діагностичні канали:PLT-F-канал (флуоресцентний аналіз тромбоцитів з оцінкою фракції незрілих тромбоцитів)
BF-канал (цитологічний аналіз рідин організму)
Модуль автоматичного приготування та забарвлення мазків SP-50
Модуль цифрової візуалізації та морфологічного аналізу клітин крові і рідин організму DI-60 (опційно)
Модуль автоматичного сортування зразків TS-10 і TS-10Up
ХАРАКТЕРИСТИКИ
Принцип ви мірювання
WBC DIFF/RET/PLT-F/WPC: Проточна цитофлуориметрія
RBC/PLT: Гідродинамічне фокусування з імпедансним методом
HGB(гемоглобін): Безціанидовий SLS метод
Приготування мазків: клиноподібний метод
Протоколи забарвлення мазків: метод Романовського-Гімзи, Райт-Гімзи, Райт
Система аналізу зображень (опційно): метод цифрової мікроскопії з аналізом зображення методом штучних нейронних мереж
Параметри CBC+DIFF режим (базовий для XN-10/20)
WBC, NRBC%, NRBC#, RBC, HGB, HCT, MCV, MCH, MCHC, PLT, RDW-SD, RDW-CV, MicroR%, MacroR%, PDW, MPV, P-LCR, PCT, NEUT%, NEUT#, LYMPH%, LYMPH#, MONO%, MONO#, EO%, EO#, BASO%, BASO#, IG%, IG#
Опціонально: Розширені параметри запалення (Extended Inflammation Parameters licence): NEUT-GI, NEUT-RI, RE-LYMP%, RE-LYMP#, AS-LYMP%, AS LYMP#
Додаткові: TNC, TNC-C, TNC-D, WBCC, WBC-D, NE-SSC, NE-SFL, NEFSC, HFLC#, HFLC%
Параметри RET-канал (опціональний для XN-10 і базовий для XN-20)
Параметри PLT-F-канал (опціональний для XN-10 і XN 20)
Параметри WPC-канал (базовий для XN-20)
Параметри BF-канал (опціональний для XN-10 і XN-20)
Пропускна здатність
Об'єм аспірації зразка
Пам'ять приладу
Контроль якості
Реагенти
Габарити
RET%, RET#, IRF, LFR, MFR, HFR, RET-He, RBC-He, Delta-He, HYPO-He%, HYPER He%, PLT-O
Додаткові: FRC#, FRC%, RPI, RBC-O, HGB O, MCHC-O
PLT-F, IPF, IPF#
Високоспецифічний прапор для неопластичних процесів
Опціонально: підрахунок стовбурових клітин (XN Stem Cells licence): HPC%, HPC#
Основні: WBC-BF, RBC-BF, MN%, MN#, PMN%, PMN#, TC-BF#
Додаткові: HF-BF#, HF-BF%, NE-BF#, NE BF%, LY-BF#, LY-BF%, MOBF#, MO-BF%, EO-BF#, EO-BF%, RBC-BF-2
Модуль автоматичного гематологічного аналізу XN-10/XN-20: 100 зразків за годину в режимі CBC+DIFF (при включенні в лінію 5 модулів загальна продуктивність буде становити 500 зразків на годину)
Модуль автоматичного приготування та забарвлення мазків SP-50
стандартний режим — 35 пофарбованих мазків на годину
високопродуктивний режим (high throughput licence) — 75 пофарбованих мазків на годину
Модуль гематологічного аналізу (XN-10/20):
88 мкл венозної або капілярна кров з ЕДТА для режимів CBC+DIFF, CBC+DIFF+RET і CBC+DIFF+RET+PLT-F
88 мкл зразка біологічної рідини для режиму BF-аналіз
Повні результати досліджень від 100000 зразків
100000 записів з інформацією про пацієнтів
Інформація про контроль якості (QC файли): 99 файлів (300 графіків в кожному файлі), Х-бар контролі (карти L J) – 94 файлу (300 графіків в кожному файлі), X-барМ контролі – 5 файлів (300 графіків в кожному файлі)
5000 записів про замінені реагенти
XN CHECK L1, XN CHECK L2, XN CHECK L3: Матеріал (3 рівня) для виконання контролю якості всіх обумовлених в режимі СВС+DIFF+RET. Обсяг фасування 3 мл кожного рівня
XN Check BF: Матеріал (2 рівня) для виконання контролю якості всіх обумовлених в режимі СВС+DIFF+RET. Обсяг фасування 3 мл кожного рівня
RFID (Radio Frequency ID) мітки для управління інформацією щодо картриджів за допомогою гучного зв'язку
Концентрований варіант реагенту дозволяє мінімізувати зміни властивостей і обробку реагенту і поліпшити управління запасами реагентів
Варіант зберігання реагентів на платформі під інструментом
3 378 х 1 543 х 1 150 мм / 879 кг (для системи, що складається з 3 модулів XN-10/XN-20, 1 модуля CV-50, 1 блоку WG 50, 1 модуля CV-55, 1 блоку WG-55, 1 модуля SP-50, 1 модуля CV-65, 1 блоку WG-65, 2 модулів ST-40, 1 модуля BT-40 і 3 блоків WG 40)
